S postupnim razvojem LED rasvjete, sve više kupaca će uobičajeno fotografirati LED lampe svojim mobitelom, te će promatranjem ima li svjetlucanja utvrditi jesu li lampe štetne za oči. Ovakav pristup nije potpuno ispravan.
Tradicionalne fluorescentne svjetiljke izravno se koriste s izmjeničnom strujom od 50Hz, a stroboskop im je 100Hz. Prilikom snimanja digitalnim fotoaparatom pojavit će se vodeni valovi zbog razlike u frekvenciji uzorkovanja. LED svjetiljke napajaju se istosmjernim izvorima napajanja, a svjetlost koju emitiraju njihovi izvori svjetlosti također će biti u obliku istosmjerne struje (sa sitnim fluktuacijama ili pulsacijama superponiranim na osnovu istosmjerne struje). S fizičke točke gledišta, volatilnost njegove emisije svjetlosti je doista daleko manja. Stupanj fluktuacije luminiscencije izvora svjetlosti koji radi na izmjeničnu struju. Međutim, njegovo ulazno napajanje još uvijek je u obliku izmjenične struje i teško je u potpunosti izbjeći mreškanje izmjenične struje koja prolazi kroz LED izvor svjetla. Stoga će doći do treperenja prilikom snimanja LED svjetiljki digitalnim fotoaparatom.
Može li se zaključiti da je treperenje na fotoaparatu štetno za ljudske oči? Zapravo, "ljudsko oko je osjetljivo na fluktuacije svjetlosti u niskofrekventnom području." Na primjer, frekvencija svjetala upozorenja kao što su vozila hitne pomoći je oko 8-10 Hz, što će najvjerojatnije izazvati nelagodu u očima i probuditi svačiju pozornost. Te su frekvencije daleko niže od optičkog frekvencijskog raspona izvora svjetlosti koji rade s normalnim AC napajanjem, tako da "nema nelagode za normalne ljudske oči kada izvor svjetlosti radi na frekvenciji trenutnog civilnog napajanja." Trenutačno je frekvencija svjetlosti izvora svjetlosti koji se naširoko koriste diljem svijeta 50-60 Hz (uključujući LED zaslone i LED televizore), pa je još netočnije reći da će valovita struja izazvana LED svjetiljkama od 100 Hz utjecati udobnost ljudskog oka.
Za sada, LED napajanja mogu jednostavno zadovoljiti zahtjeve bez treperenja. Grubo rečeno: 1. Povećajte izlaz elektrolitskog kondenzatora. 2. Usvojite pasivno PFC rješenje za punjenje doline. 3. Usvojite rješenje na dvije razine (AC u DC, DC u DC).
Prvo raspravimo prvo rješenje "povećanje izlaznog elektrolitskog kondenzatora". Ovo rješenje teoretski može koristiti elektrolitske kondenzatore za apsorbiranje dijela valovitosti izmjenične struje, ali stvarno iskustvo nam govori da kada se valovitost kontrolira unutar određenog raspona (10%), teško ju je dodatno smanjiti, osim ako se bez obzira na to doda više elektrolitskih kondenzatora troškova, ne može se temeljito eliminirati.
Druga metoda je "usvajanje pasivnog PFC rješenja za punjenje doline", što je ujedno i najčešća metoda obrade. Rješenja bez izolacije obično koriste Jingfengmingyuan ili rješenja radnog ciklusa. Rješenje za izolaciju može koristiti Xinlian ili IWATT (najranije rješenje je u osnovi eliminirano). Princip sklopa je sljedeći. Za korekciju faktora snage koriste se dva velika kondenzatora i tri diode. Budući da se iza ispravljačkog mosta nalazi veliki elektrolitski kondenzator, AC valovitost se apsorbira, a struja koja teče kroz induktor ili transformator do sekundarnog dijela je istosmjerna.

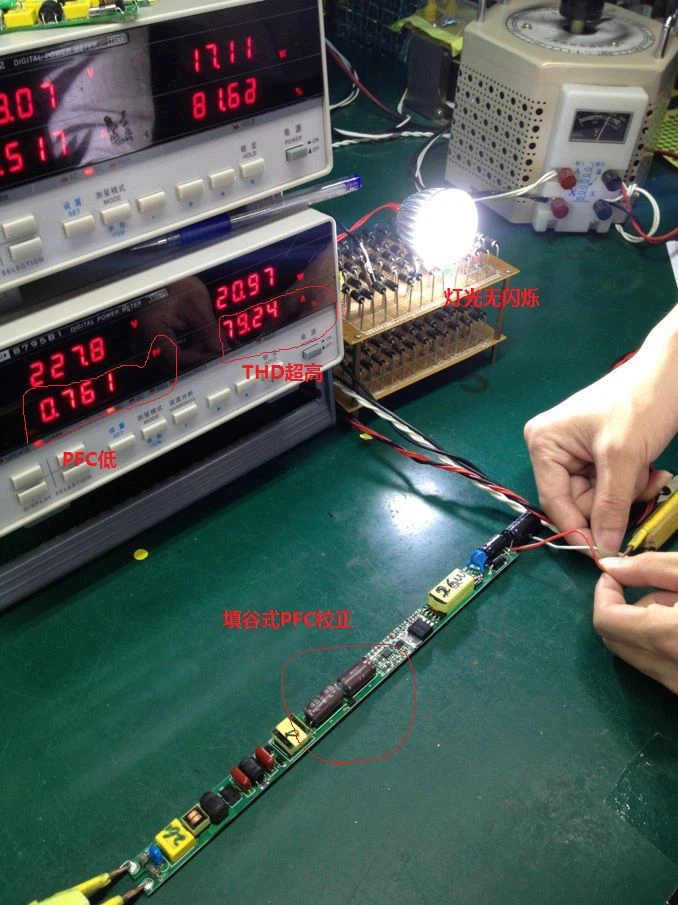

Međutim, shema punjenja doline također ima određenih problema. Prvo, shema neizoliranog dolinskog punjenja uzrokovat će nekontroliran izlazni napon praznog hoda, što može lako uzrokovati oštećenje zrna lampe. Drugo, ne može se pretvoriti u puni naponski ulaz od 90-265V. Vrijednost doline izlaznog napona kruga za punjenje doline samo je polovica vrijednosti doline kruga elektrolitskog filtera. Izlazni napon nakon ispravljanja metodom ispravljanja punjenja doline mnogo je niži od izlaznog napona nakon običnog ispravljanja. Može se dogoditi da niskonaponski ulaz nakon korištenja metode punjenja doline nije dovoljno opterećen. Nadalje, bez obzira na shemu punjenja izolirane ili neizolirane doline, harmonijski test jednostavno ne može proći. Faktor snage ne može doseći sasvim iznad 0.9. Stoga ovo rješenje ne može u potpunosti zadovoljiti standarde certifikacije kao što su UL i DLC. Pogledajte priloženu stranicu za podatke o ispitivanju.
Treća metoda je korištenje dvostupanjskog rješenja. Dodavanje DC-DC stupnja našem postojećem izoliranom napajanju može potpuno eliminirati utjecaj AC valovitosti. Električni parametri također mogu u potpunosti zadovoljiti standarde certifikacije. Međutim, ovo rješenje ima određeno povećanje troškova. Zahtijeva dodavanje dodatnog čipa za upravljanje napajanjem i nekih perifernih sklopova, a ukupni trošak će se povećati za oko 7 juana.
U tu svrhu, Juxin Deyuan Technology sada je blisko surađivao s poznatom američkom tvrtkom za dizajn čipova i razvija uređaj koji doista postiže bez treperenja kroz interne prilagodbe čipa. Ova tehnologija koristi metodu najprije povećanja, a zatim smanjenja napona. Cijeli proces je dovršen s jednim čipom, čime se postiže gladak istosmjerni izlaz uz osiguravanje PFC-a i THD-a.

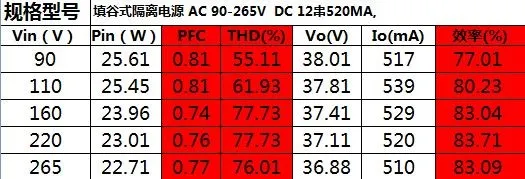

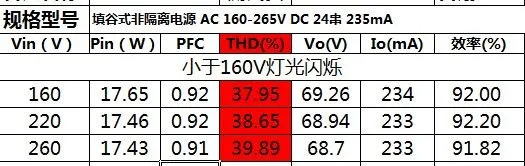

U prilogu su trenutačni podaci o testiranju napajanja bez treperenja u glavnoj struji:
